вторник, 7 июля 2009 г.

Update Release 1

Появился Update Release 1 к Revit MEP 2010.

http://usa.autodesk.com/adsk/servlet/item?siteID=123112&id=12899931

У меня он вроде ровно лег на русскую версию. Имеем после апгрейта  сборку 20090612_2115.

Первые впечатления положительные.  Поглядим что будет дальше, а то от 10-й версии как-то уже руки  начали опускаться...  :-(

суббота, 27 июня 2009 г.

среда, 10 июня 2009 г.

Расчет теплопотерь и теплопритоков.

Встроенный в Revit 2010 механизм расчета тепловых и холодильных нагрузок (Heating and Cooling Loads) претерпел существенные изменения по сравнению с 2009 версией, думается к лучшему. Но мы, хохлы, народ такой, что все любим потрогать руками, проверить. Поэтому решил взять небольшой домик и просчитать хотя бы теплопотери вручную (в смысле в Excel) и сравнить с данными, которые автоматически сформирует вышеназванный инструмент.

Итак, сначала взял ревитовский файл Sitename.txt и вбил туда грубо и цинично свой родной Днепропетровск.

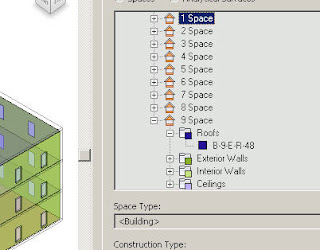

Создал трехэтажное здание и вызвал «Heating and Cooling Loads»

Задал значения для коэффициентов теплопередачи ограждающих конструкций.


Инфильтрацией пренебрегаем. Детальный отчет. Грунт на уровне “Level 5”
На вопрос о том, что такое “Sliver Space Tolerance”  можно найти исчерпывающий ответ в

http://revitclinic.typepad.com/my_weblog/2008/11/removing-slivers-spaces.html

Если у Вас есть какое-либо пространство, которое Вы не хотите описывать как помещение(кладовка, простенок и т.д.) то при анализе стена помещения, не граничащая с другим помещением считается внешней со всеми вытекающими из этого теплотехническими последствиями. Этот параметр задает величину промежутка между помещениями при которой стены не становятся внешними. Хотя все это работает и не без некоторой косины.

Демонстрирую скринамаи:

Создал промежуток 450 ммПри значении параметра Sliver Space Tolerance = 200 мм  -  стена внешняя, при значении 600 мм - уже внутренняя.  Правда какой-то отросток неизвестного происхождения появился. Или я что-то недопонимаю...



Запускаем расчет.
Полученные результаты приведены в таблице.

Данные по 2му и 3-му этажам совпали практически идеально. 1-й этаж огорчил. Программа не поняла что он находится на земле.

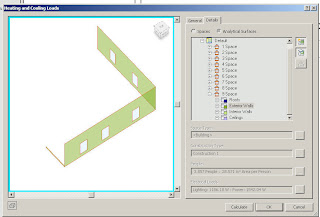

Причем в аналитической модели это вроде корректно отображено.


 Бум думать…
Крышу, во всяком случае он и увидел и правильно посчитал.



Надо бы с этим разобраться, а так вообще впечатляет. Попробую применить этот механизм к реальному проекту, которым сейчас занят.

вторник, 2 июня 2009 г.

Линия – выноска для воздуховода.

Очень кстати появилась информация от Марии Синцовой об одном из способов создания линии – выноски для воздуховода в соответствии с ГОСТом.

Посмотреть можно - http://bimformep.blogspot.com/


  Данное решение очень своевременно снимает остроту проблемы с выносками. Идея в том, что берется стандартная маркировка и организуется как бы числитель и знаменатель. В результате получаем маркировку для воздуховода.
В творческое развитие этой идеи попытался отказаться от «знаменателя».
В результате имеем выноску такого вида:

Принцип такой.
1. Создается общий текстовый параметр для воздуховодов.


2. Он помещается в «знаменатель» маркировки.

3. Идеально было бы присвоить ему значение пробела, но этот трюк не проходит, посему присваиваем ему значение какого-либо символа, который бы сливался с полочкой. В данном случае:

На печать это хозяйство выводится в довольно пристойном виде. Решение, конечно, не лишено недостатков. Ждем что  кто-то придумает что-то лучшее…



воскресенье, 3 мая 2009 г.

Ну вот и появился Revit MEP 2010.  "Ленточному" интерфейсу, увы,  в нем нет альтернативы. Плохо это или хороша - покажет время. Нужно привыкать, а для этого есть два подспорья.

1. Панель быстрого запуска, на которую можно перенести почти все команды и они теперь будут под рукой(нужно только привыкнуть к иконкам).

2. Очень полезный ресурс -  http://www.nichitecture.com/downloads/Where%20is%20my%20command%20in%20Revit%20Architecture%202010.html

А пока стоим перед нелегким выбором. Переход на 2010 не позволяет вернуться назад. Недавно начал довольно большой проект в МЕРе и теперь раздумываю...  На первый взляд в 2010 разработчики мало что добавили из возможностей продукта, но, похоже, капитально переписали все библиотеки и ядро. Очень много внутренних изменений. Интерфейс опять же.

Кстати, не сразу нашел одну из своих любимых возможностей "View-Orient-To Other View".

Оказалось это теперь доступно только через куб. Не беда, можно привыкнуть и обходиться без горячих клавиш, но как-то настораживает.  Большие, коренные доработки продукта влекут за собой и опастность того, что что-то останется в тылу. Как-то вот так сразу переходить на 2010 стремновато.  Попробую паралельно попытаться работать в одном и другом продукте.
